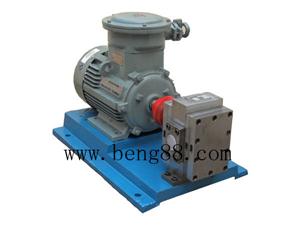

GZYB高精度齒輪泵主要結構及特性
GZYB高精度重油煤焦油泵的主要結構
GZYB高精度齒輪泵主要有泵體、齒輪、主、被動軸、前后蓋、中間蓋、軸承、止推板以及軸端密封等零件和部件組成。
齒輪泵的泵體、泵蓋等選用45號鋼，齒輪、軸等選用特合金結構鋼制造，經熱處理具有較高的強度和硬度。
油泵的軸端密封，采用動力回流復合油封，不易泄漏。油泵與電動機采用彈性聯軸器聯接，安裝在鑄鐵底盤上。
油泵的主要特性
結構簡單緊湊，安裝使用和維護方便。具有良好的自吸性能，每次開泵前不須灌入液體。泵內的軸承采用獨立潤滑，日常工作時無需另行保養。

結構特性
GZYB高精度齒輪泵是我公司新研發的渣油泵新產品，它突破了傳統齒輪泵設計的理念，應用了我公司自主研發的液壓平衡、減震、降噪、抗回轉件拉毛膠合、抗雜質、耐腐蝕等新技術。
GZYB高精度齒輪泵全部零件均采用碳鋼結構和特合金結構鋼制造，經先進的熱處理方式具有耐磨性，不出現回轉零件的拉毛和膠合現象，泵在高壓工作時，效率高、噪聲和振動低、運轉平穩、壓力穩定。
GZYB高精度齒輪泵內零件均采用獨立潤滑，工作中不需要日常保養。
GZYB高精度齒輪泵由于容積效率高，因此可在120r/min低轉速下恒壓力工作，這是常規齒輪泵不太容易做到的。泵的外型全部經機械加工，輪廓線整齊，對稱性好，造型美觀大方。
適用范圍
本泵對下列場合有較好適應性。
a 石油行業的原油運輸、增壓以及吸抽落地油等。
b 石化、電力、筑路機械、瀝青拌合站等行業，用于介質溫度200℃以下的柴油、重油、煤焦油以及含有非金屬雜質的其它低檔燃燒油的輸送、增壓和爐前噴射。
c 食用油行業的粗煉、過濾、凈化的工藝流程中。
d 新興產業的柴油、重油、高壓強制循環加熱、乳化燃燒系統中。
e 用于各類燃燒器調頻調速恒壓力供油和強制噴油系統。
f 本泵更適用于要求壓力穩定、長期連續工作的場合，如各類機械設備的強制潤滑系統。
技術規范

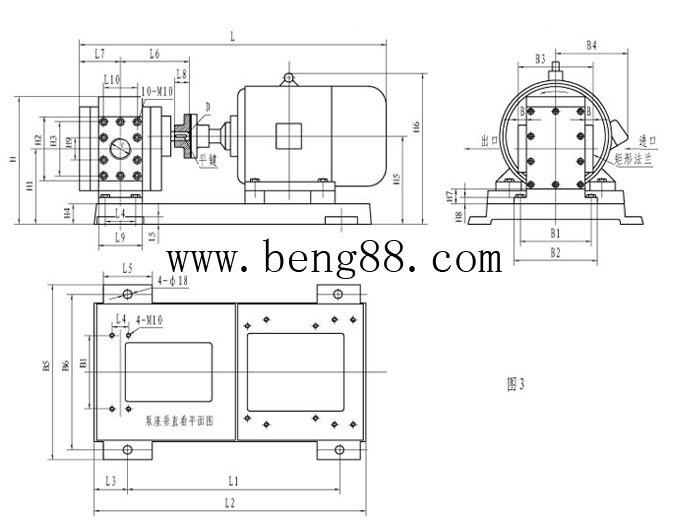

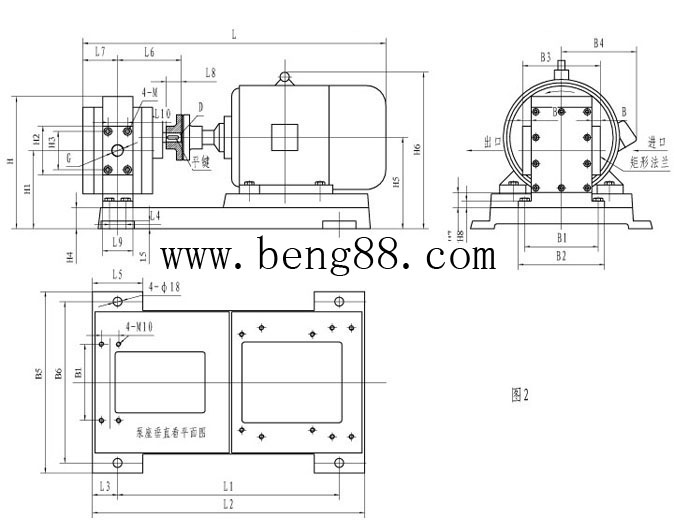

型號如圖：



工作原理
油泵的泵體中裝有一對回轉齒輪，一個主動、一個被動，依靠兩齒輪的相互嚙合，將泵內的整個工作腔分成兩個獨立的部分（圖一），A為吸油腔，B為排油腔。泵運轉時，主動齒輪帶動被動齒輪旋轉，當齒輪從嚙合到脫開時，在吸入側（A）就形成局部真空，液體在大氣壓的作用下被吸入泵內，被吸入泵內的液體充滿齒輪各個齒谷而被帶到排油側（B），齒輪進入嚙合時流體被擠出，形成高壓液體經泵的排油口排出泵外。當齒輪不斷地旋轉，A、B兩側就不斷的吸油和排油。



主要結構及特性
泵的主要結構
齒輪泵主要有泵體、齒輪、主、被動軸、前后蓋、中間蓋、軸承、止推板以及軸端密封等零件和部件組成。
齒輪泵的泵體、泵蓋等選用45號鋼，齒輪、軸等選用特合金結構鋼制造，經熱處理具有較高的強度和硬度。
泵的軸端密封，采用動力回流復合油封，不易泄漏。泵與電動機采用彈性聯軸器聯接，安裝在鑄鐵底盤上。
泵的主要特性
結構簡單緊湊，安裝使用和維護方便。具有良好的自吸性能，每次開泵前不須灌入液體。泵內的軸承采用獨立潤滑，日常工作時無需另行保養。
