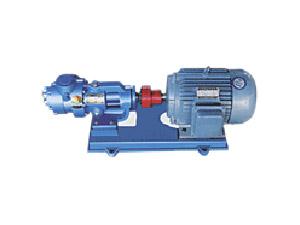

● NYP內環式高粘度保溫泵概述
      NYP高粘度泵(高粘度保溫泵)是根據石油、化工、涂料、油脂、醫藥、染料、食品等行業的需求，研制開發的新型容積式泵，由于該產品可選用不同的材質和其結構，因此廣泛應用于不同性質，不同粘度的介質輸送。
      適用介質溫度：-10℃ —200℃（NYPO.78和NYP2.3的適用溫度為-10℃ —80℃)。
      適用介質粘度：1.0cSt—300,000cSt(NYPO.78和NYP2.3的適用粘度為1.0cSt—10,000cSt）。

● 優點
    （1）輸送液體平穩，無脈動，振動小，噪音低。
    （2）有很強的自吸性能。
    （3）正確選用零件材料，可輸送多種有腐蝕性的介質，使用溫度可200℃。
    （4）內外轉子轉向相同，磨損小，使用壽命長。
    （5）泵的轉速與流量呈線性函數關系，可適當改變轉速來改變泵的流量。
    （6）特別適用高粘度泵稠度介質的輸送。

● NYP高粘度泵結構
      泵主要有內、外轉子、軸、泵體、前蓋、托架、密封、軸承等組成。密封有機械密封和填料密封兩種形式，對于高溫、高粘稠度及腐蝕性較強的介質，選用填料密封。輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通過蒸汽保溫融化。從主軸外伸端向泵看為順時針旋轉。
      輸送介質不僅是能量傳遞的中介，而且也是潤滑、密封及傳熱介質。輸送高粘度液體的齒輪泵應做到在較低的功耗、較少的泄漏、較大的壓力下輸出多的流量。液體的粘度反映了介質流動的難易程度，粘度過高會增加內摩擦阻力，降低輸出功率，浪費能量，并產生過高的系統溫度。在確定所要輸送的介質時，應該嚴格遵循產品說明書上的規定，盡量使用廠家的流體介質，并注意考慮系統的工作溫度范圍。當希望在某一較寬的溫度范圍內使用時，輸送介質的粘度指數應該高些。當輸送液體的粘度較高，或當系統在寒冷環境工作時，確保輸送介質能夠順暢地流動。許多油液中含有蠟性成分，它們在低溫時很易結晶，輸送介質的凝點應該低于預期的低作業溫度。另外，所要輸送的介質與系統中的密封、墊圈、軟管等橡膠材料具有相容性，如果兩者不相容，那么就得重新確定輸送介質。高粘度泵的支座或法蘭與其驅動電機應采用共同的安裝基礎，基礎、法蘭或支座均需具有足夠的剛度，以減小齒輪泵運轉時產生的振動和噪聲。電動機與齒輪泵須用彈性聯軸器連接，同軸度小于0.1毫米，傾斜角不得大于1度。安裝聯軸器時不得用錘敲打，以免傷害齒輪泵的齒輪等零件。若用帶輪、鏈輪等驅動時應設托架支承，以防主動齒輪軸承受徑向力。緊固齒輪泵、電動機的地腳螺釘時，螺釘受力應均勻，連接可靠。用手轉動聯軸器時，應感覺到齒輪泵能夠輕松地轉動，沒有卡緊等異?，F(xiàn)象出現，然后才可以配管。高粘度泵的吸油管道內徑應足夠大，并避免狹窄通道或急劇拐彎、減少彎頭，去除不要的閥門、附件，盡可能地降低泵的安裝高度，縮短吸油管道的長度，以減少壓力損失。管接頭等元件的密封要良好，以防止空氣侵入，從而控制氣穴與氣蝕的發生。在開始運轉前，往齒輪泵的殼體內灌滿待輸送的液體，便于啟動。若環境溫度低于冰點，應預先向泵內通入熱蒸汽，進行預熱處理，然后才可啟動齒輪泵。齒輪泵的旋轉方向要與進、出油口相符。齒輪泵若是運行，或長期閑置后再使用，在空載或小負荷情況下先跑合一小時左右。如果在跑合階段預先覺察出異常溫升、泄漏、振動和噪聲時，應停機檢查。止回閥與保護閥在齒輪泵的輸出管路上安裝一個止回閥。這樣在檢修泵及輸出管道時，系統中的液體不會發生倒流。齒輪泵帶負荷停車時，亦可防止泵倒轉而在其輸出管道內產生局部真空。應當注意，出口止回閥不能裝反或出現卡死現象。高粘度泵的出口管路上還應當設置保護閥等保護裝置，這樣一旦泵的出口通道發生堵塞，就可以打開保護閥卸壓。保護閥可以與泵體或泵蓋鑄成一體，也可以單獨裝配。對于需要正反轉的高粘度泵，其進出口管路上均需設置保護閥。


型號	流量		壓力 Mpa	吸入及排出管口徑	必須汽蝕余量m	效率 %	減速方式
	m3/h	I/min					功率 KW	轉速 r/min	減速機
NYP3/1.0	2	33.3	1.0	Rp11/2	5	45	3	587	YCJ71
NYP10/1.0	6	100	1.3	Rp2		45	7.5	228	YCJ112
	8	133.3	1.0	Rp2		45	7.5	303	YCJ100
	10	166.7		Rp2		51	7.5	357	YCJ100
	12	200		Rp2		54	7.5	475	YCJ100
NYP30/1.0	18	300		￠80		54	15	305	YCJ112
	22	366.7		￠80		58	15	359	YCJ112
	28	466.7		￠80		65	15	479	YCJ112
NYP50/1.0	50	833.3		￠150		52	37	128	YCJ315
	80	1333.3		￠150		58	45	208	YCJ355
	100	1666.6		￠150		65	55	253	YCJ355
NYP3/1.0	1.5	25		Rp11/2		43	3	480	皮帶輪傳動
	2	33.3		Rp11/2		43	3	640
NYP10/1.0	8	133.3		Rp2		43	7.5	303
	10	166.7		Rp2		49	7.5	357
	12	200		Rp2		51	7.5	475
NYP3/1.0	3	50	1	Rp11/2		55	3	960	Y132S-6	與電機直聯
密封方式為機械密封
